FRÉZA NA OZUBENÍ OFA 100 CNC 6

Svislá odvalovací frézka na ozubení OFA 100 CNC 6 je určena pro frézování ozubených kol čelních s přímými šikmými zuby, řetězových kol, šnekových kol frézovaných radiálním i tangenciálním způsobem, ozubených kol s podélnou modifikací, drážkových hřídelů a jiných druhů ozubení frézovaných odvalovacím způsobem. Moderní konstrukce s vymezením vůlí frézovacího suportu a stolu umožňuje frézování kalených kol a rychlostní frézování nekalených kol tvrdokovovými nástroji. Stroj je vhodný pro sériovou i kusovou výrobu. Obsluha, seřizování a údržba stroje jsou řešeny tak, aby byly jednoduché, rychlé, a bezsilově ovládané. Automatický pracovní cyklus stroje a případně vybavení stroje zásobníkem obrobků umožňuje vícestrojovou obsluhu. V základním provedení je stroj vybaven řídícím systémem Sinumeric 840 D sl a pohony od firmy Siemens. Má šest řízených os.

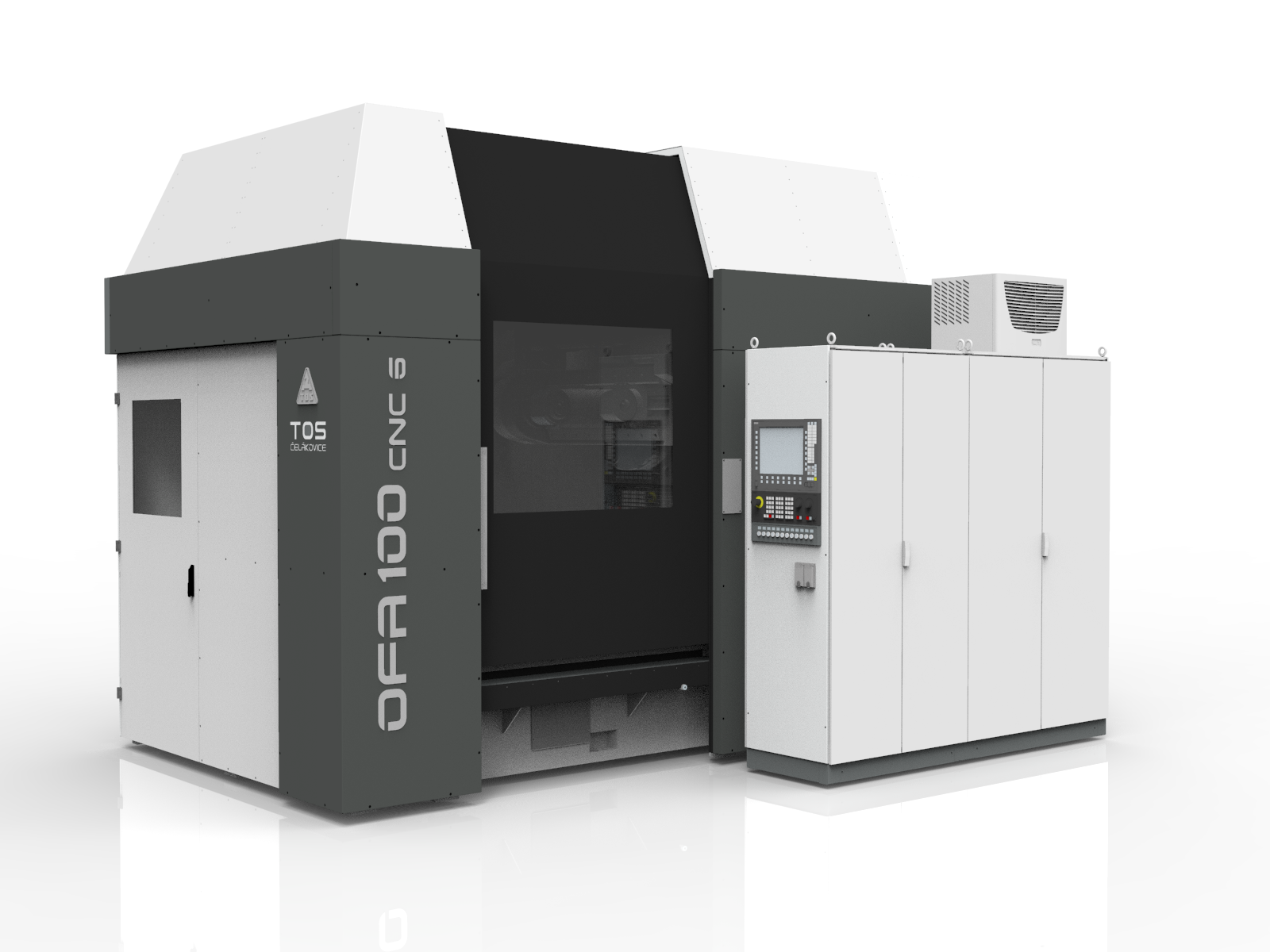

OFA100_CNC
Max. modul frézovaného ozubení 14 mm
Max. modul frézovaného ozubení pro frézování oceli do 600 MPa 16 mm
20 mm *
Max. Ø frézovaného ozubení 1 050 mm
Max. Ø frézovaného ozubení bez hlavy opěrného stojanu 1120 mm
1150 mm *
Min. počet zubů frézovaného kola 3
Max. úhel natočení suportu ±-45 °
Max./min. vzdálenost osy nástroje:
od osy stolu 625/80 mm
od plochy stolu 850/220 mm
Kužel ve vřetenu MORSE 5
Max. dráha suportu 630 mm
Tangenciální přestavení nástroje 250 mm
Max. Ø nástroje 190mm
300 mm *
Max. délka nástroje 300 mm
Rozsah otáček nástroje 25-450 mm-1
Výkon hlavního motoru 28 kW
Pracovní posuv
axiální 0.01-340 mm min.-1
radiální 0.01 -170 mm.min-1
tangenciální 0.1 - 170 mm.min-1 0.05-10 mm/ot *
Rychloposuv
axiální 2 500 mm.min-1
radialní 3 000 mm.min-1
tangenciální 3 000 mm.min-1
Celkový příkon 70 kVA
Rozměry
délka 4 500 mm
šířka 3 530 mm
výška 3 100 mm
Hmotnost 14 000 kg
