závod 08
TOS ČELÁKOVICE

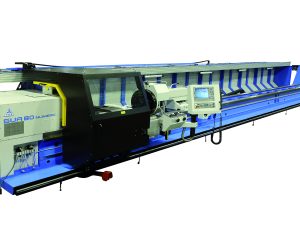

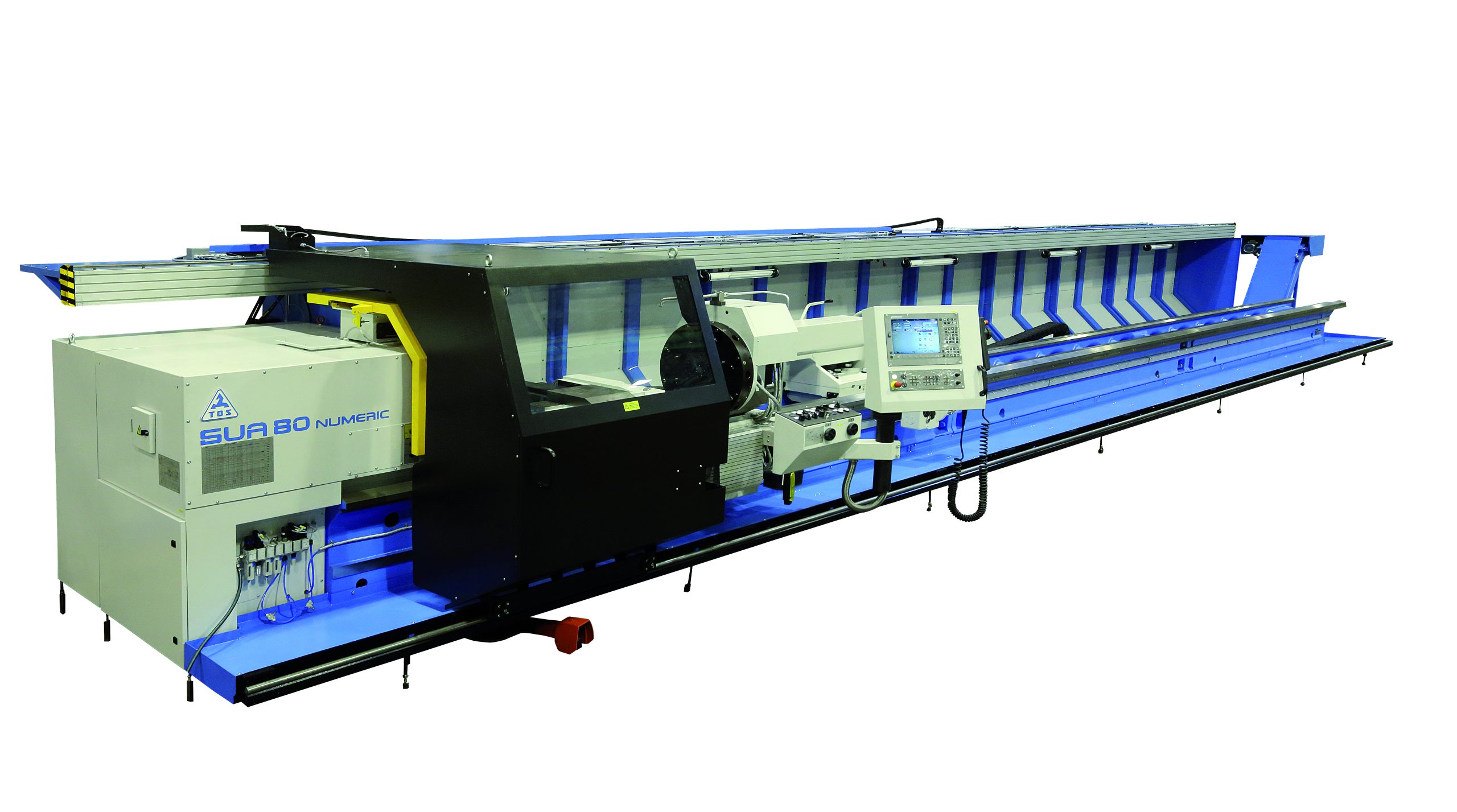

TOS – SUA 80 Numeric

SUA80 Numeric

HROTOVÝ SOUSTRUH

Oběžný průměr nad ložem: 840 mm
Oběžný průměr nad suportem:  530 mm

Kategorie: Závod:

HROTOVÝ SOUSTRUH SUA 63 NUMERIC

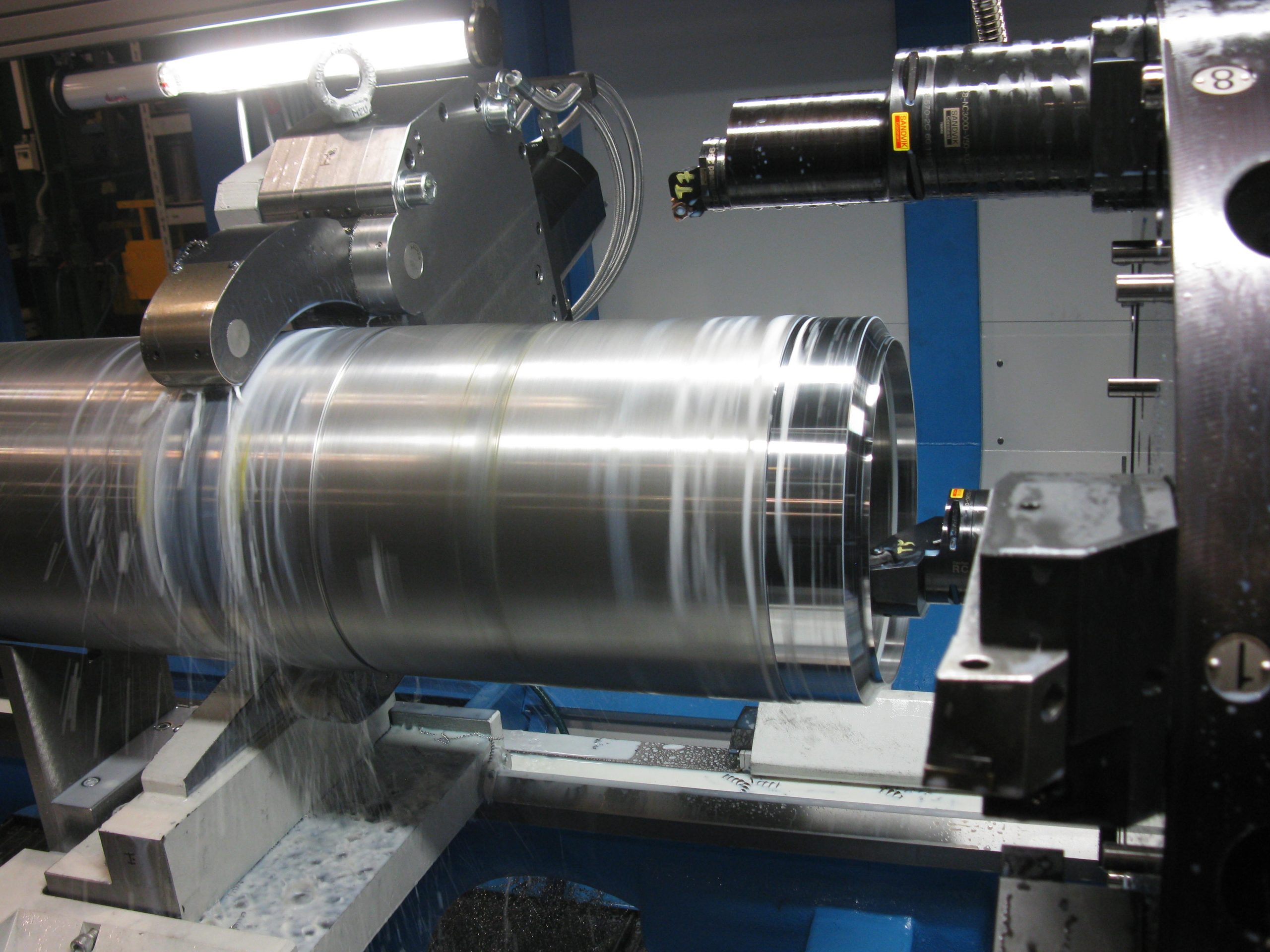

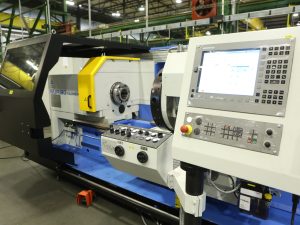

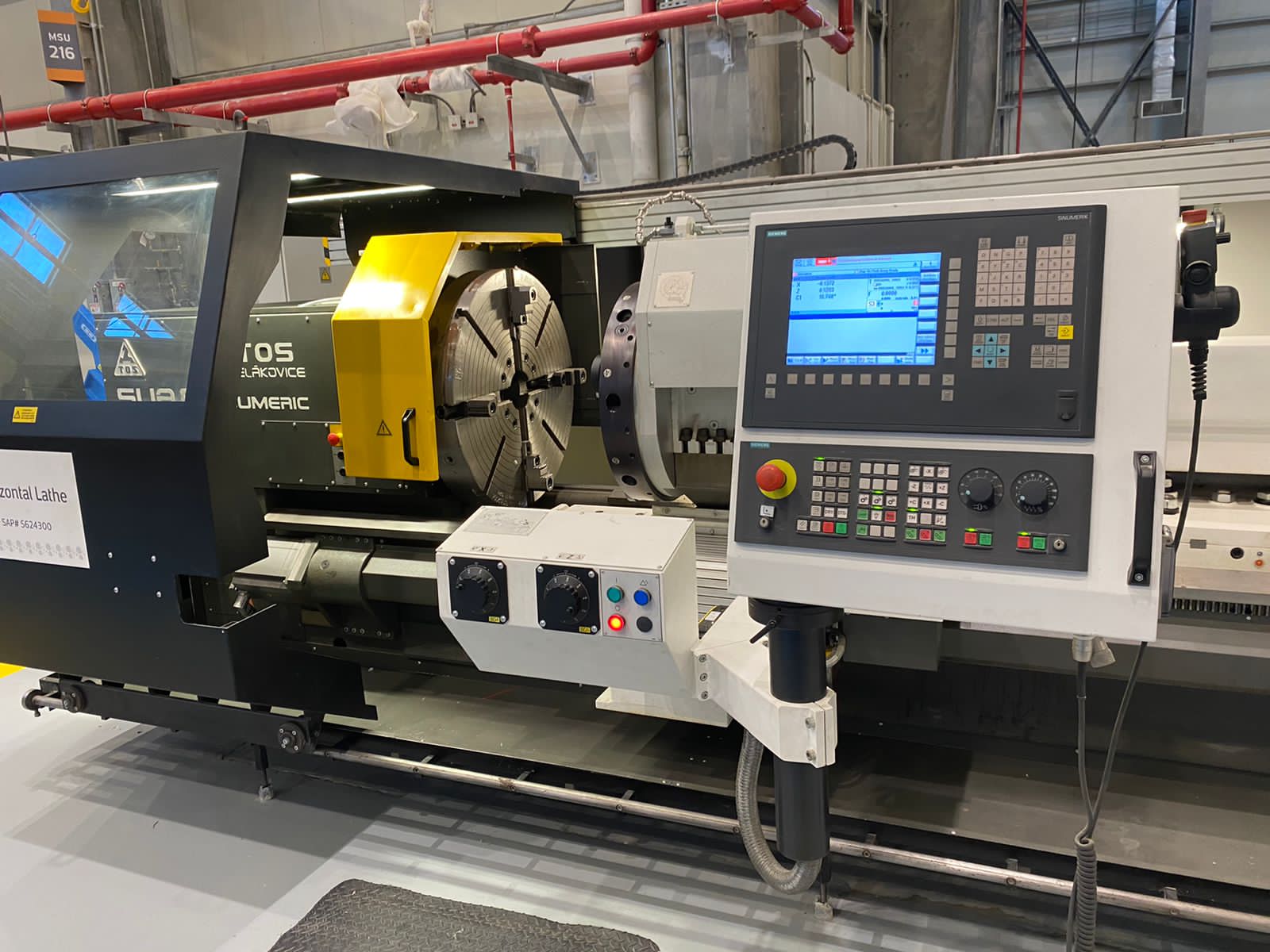

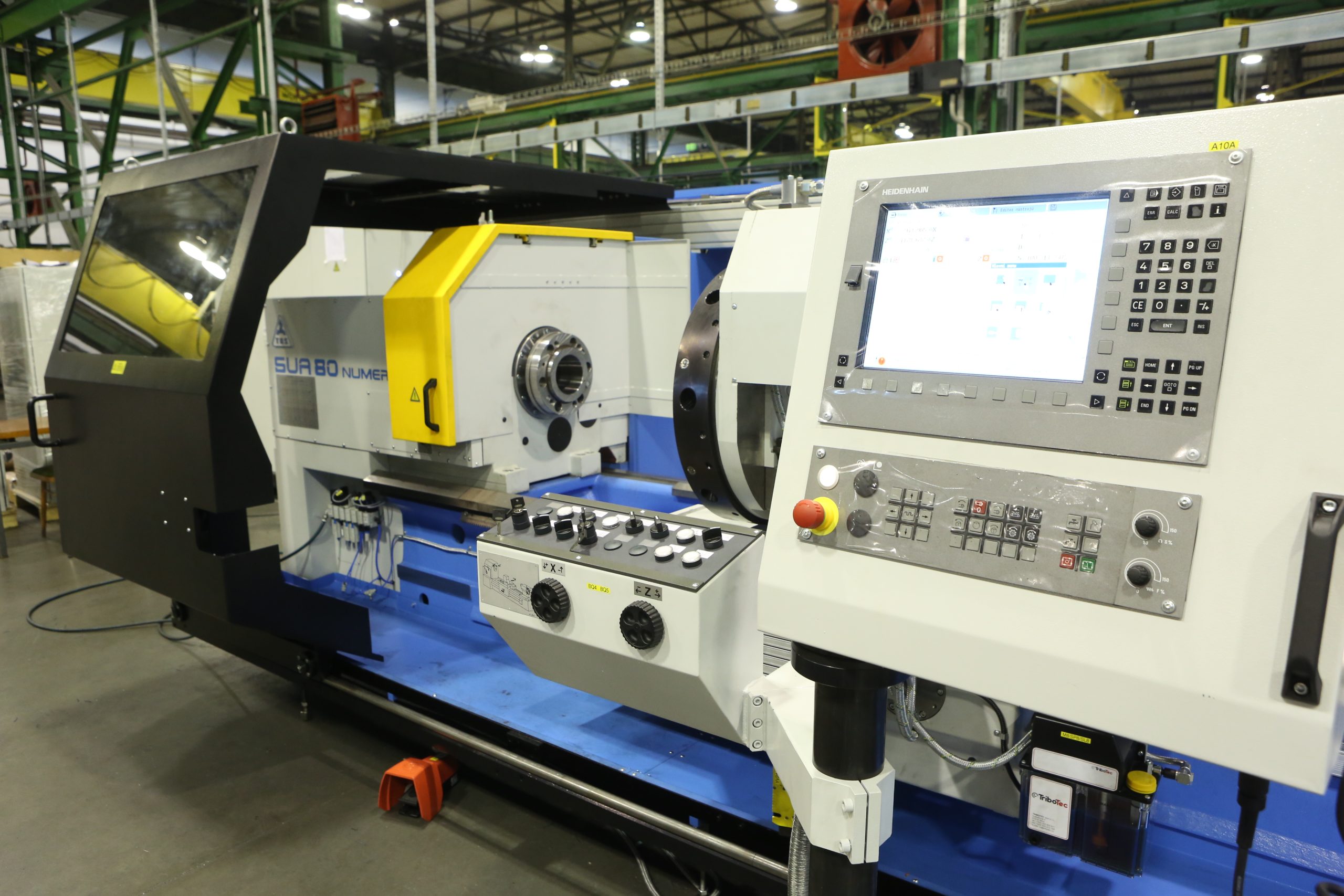

Univerzální hrotový soustruh SUA 63 NUMERIC je numericky řízený stroj, který je určen pro hrubovací a dokončovací práce hřídelových i přírubových součástí, dále pro řezání závitů, vyvrtávání, soustružení kuželů i různých tvarových rotačních ploch. Stroj má vodorovné lože tuhé konstrukce, vodící plochy lože jsou kalené a broušené, protiplochy na podélných saních jsou obloženy kluznou hmotou Turcite B z důvodu odstranění trhavých pohybů při malých posuvech. Soustruh SUA 63 NUMERIC je stroj s automatickým řízením cyklu, který je možné vybavit řídicím systémem Siemens.

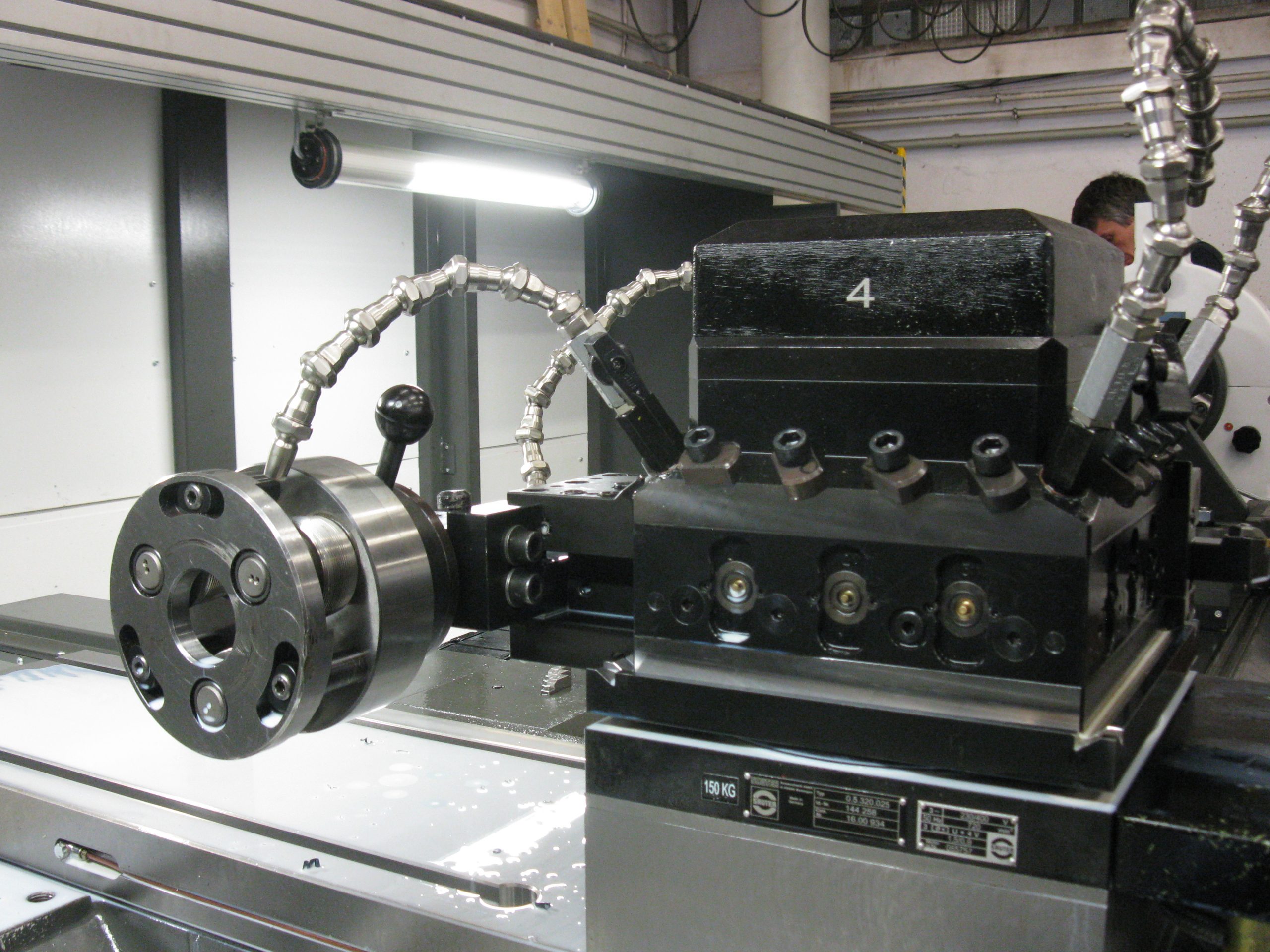

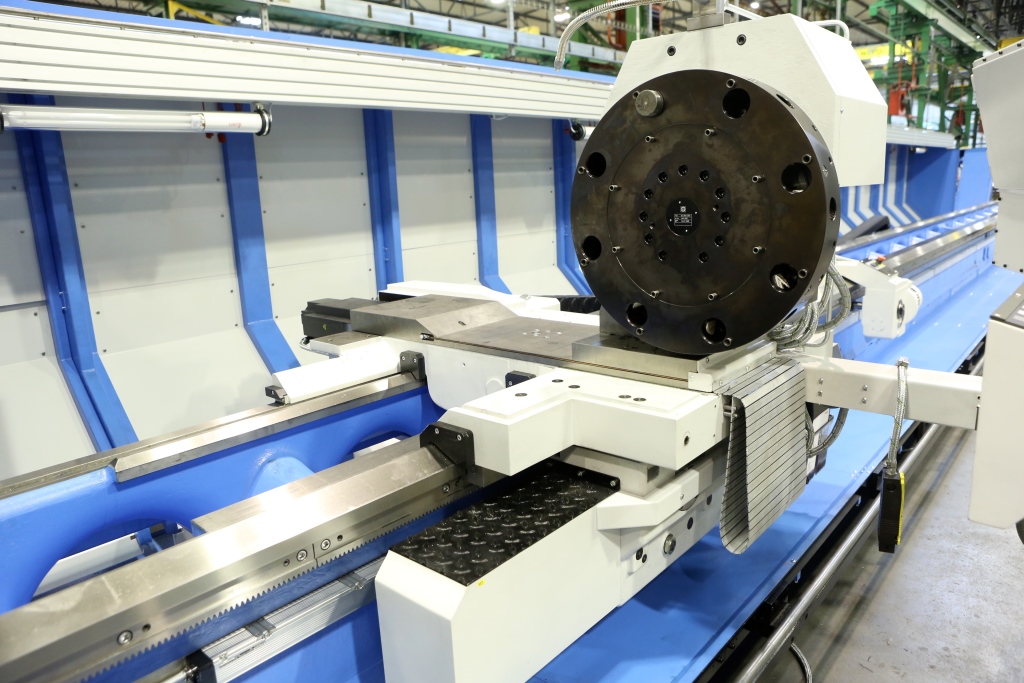

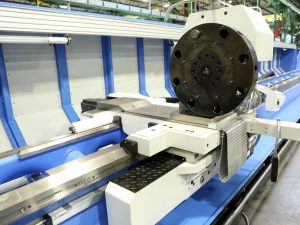

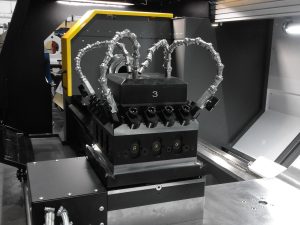

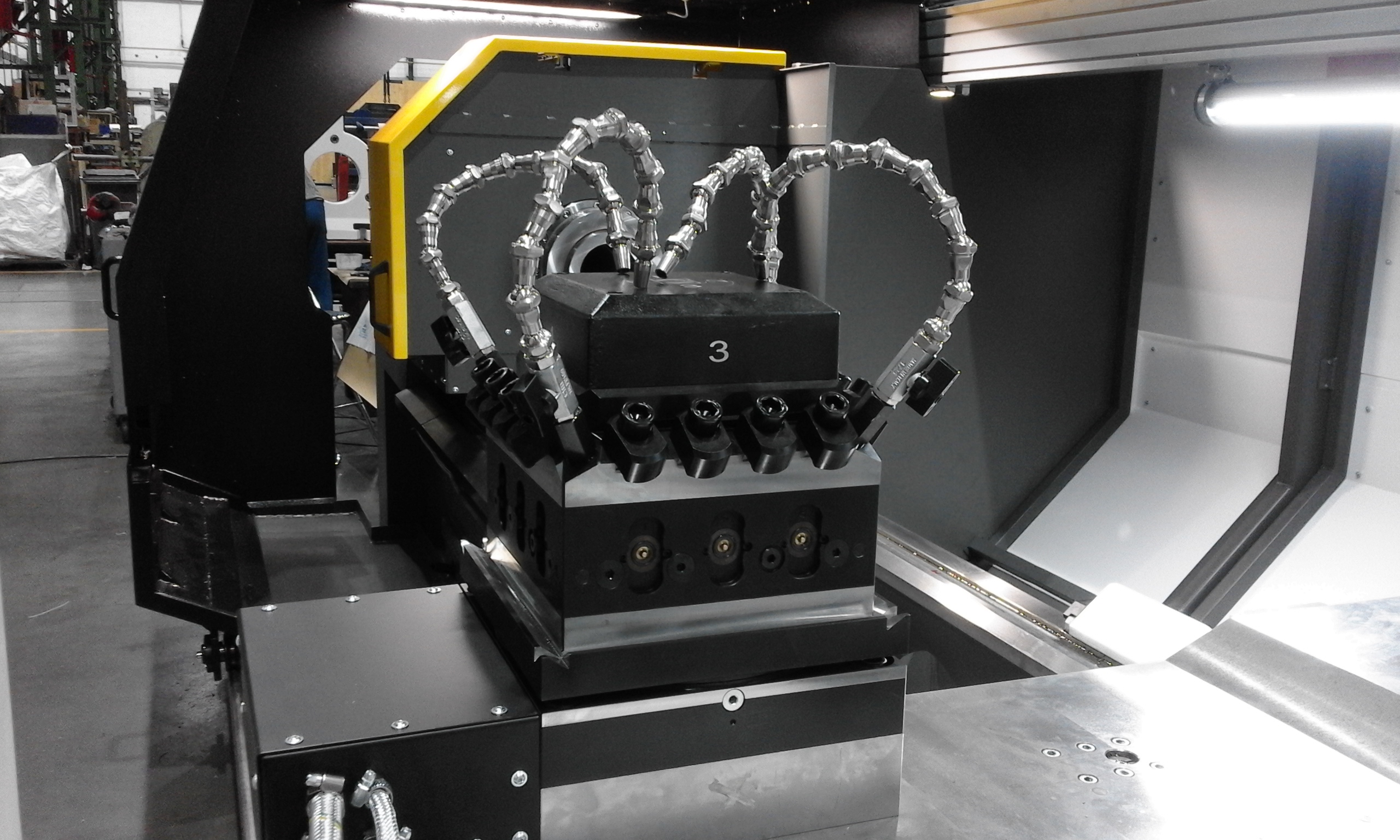

Náhon podélného posuvu – osa Z, je proveden servopohonem, přímo na kuličkový šroub. U strojů delších nad 3 500 mm točné délky je náhon proveden přes ozubený hřeben. Náhon příčného posuvu – osa X, je realizován servopohonem přímo na kuličkový šroub. Odměřování obou posuvů je provedeno rotačními snímači umístěný mi na servomotorech. U strojů větších točných délek je osa Z – podélný posuv odměřována přímo, lineárním pravítkem. Stroj je možné vybavit jak ručně ovládanými nožovými hlavami, tak vícepolohovými CNC řízenými hlavami od různých firem. Dále je možné jej vybavit velkým množstvím zvláštního příslušenství i příslušenstvím konstruovaným na zakázku, které splňuje požadavky kladené na současnou technologii obrábění.

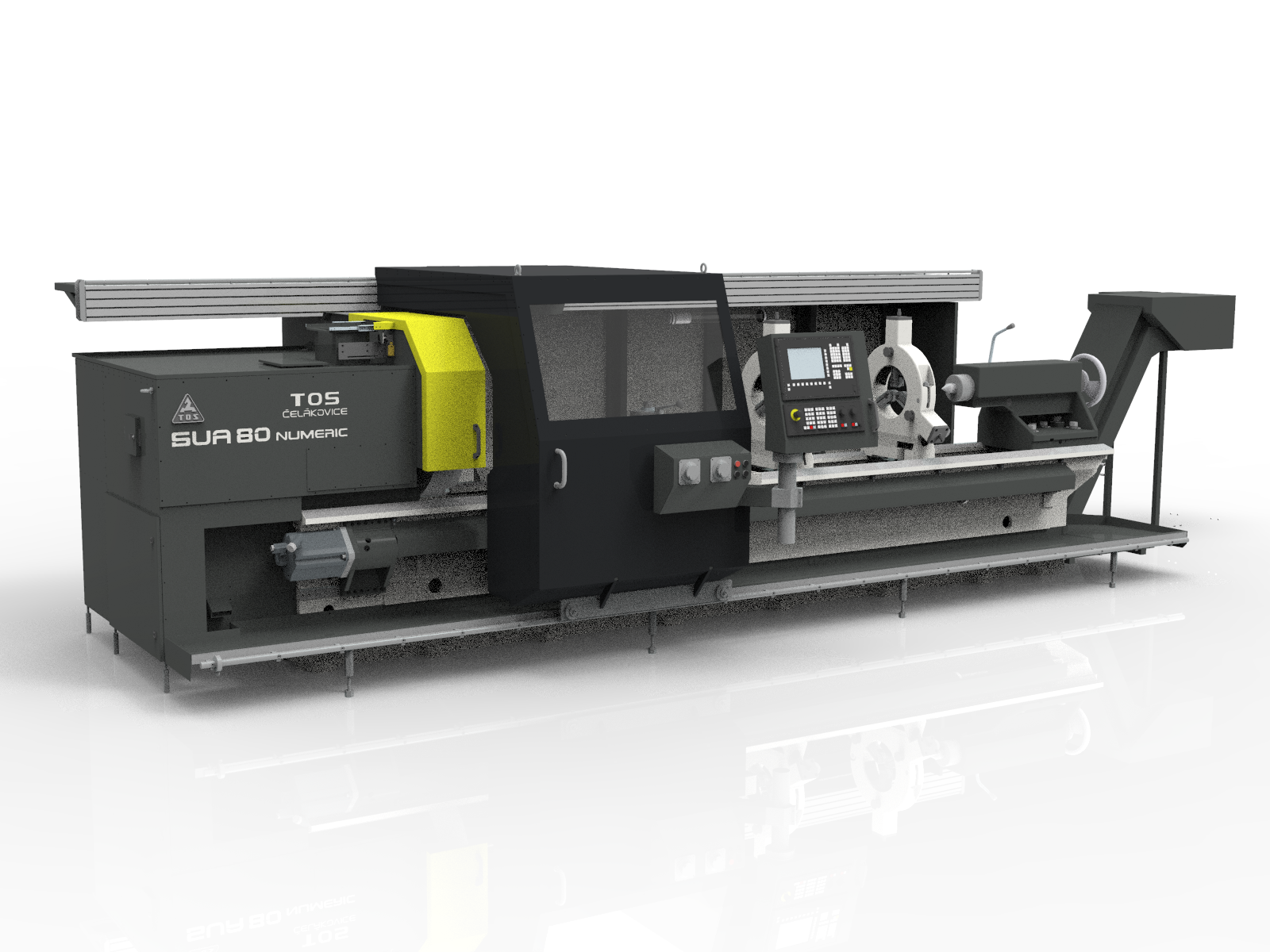

SUA80_Numeric_3500_01
Pracovní rozsah
Oběžný Ø nad ložem840 mm
Oběžný Ø nad supportem530 mm
Oběžný Ø nad prodlouženými saněmi s T drážkami450 mm
Vzdálenost mezi hroty [mm]2 000; 2 750; 3 500; 5 000; 6 000; 8 000 mm; max 12 000 mm
Max. hmotnost obrobku (bez opěrky/v opěrce)6000/8000 kg
Vřeteno
Vrtání128 mm
Rozsah otáček5 - 1250 min-1
Výkon hlavního motoru30 kW
Max. krouticí moment na vřetenu8000 Nm

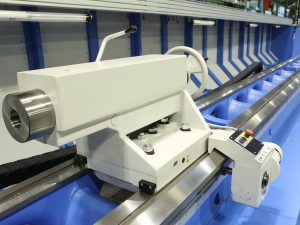

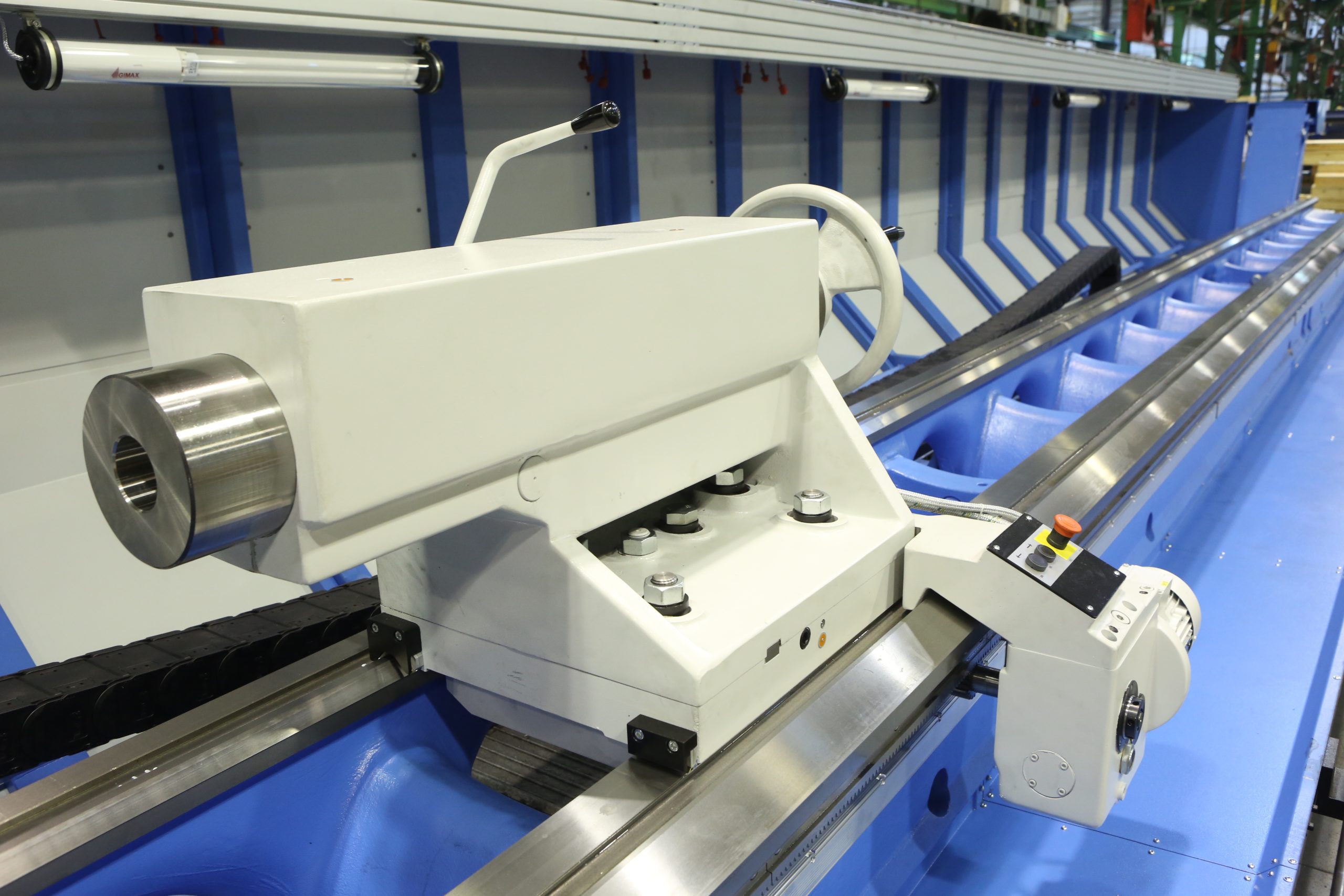

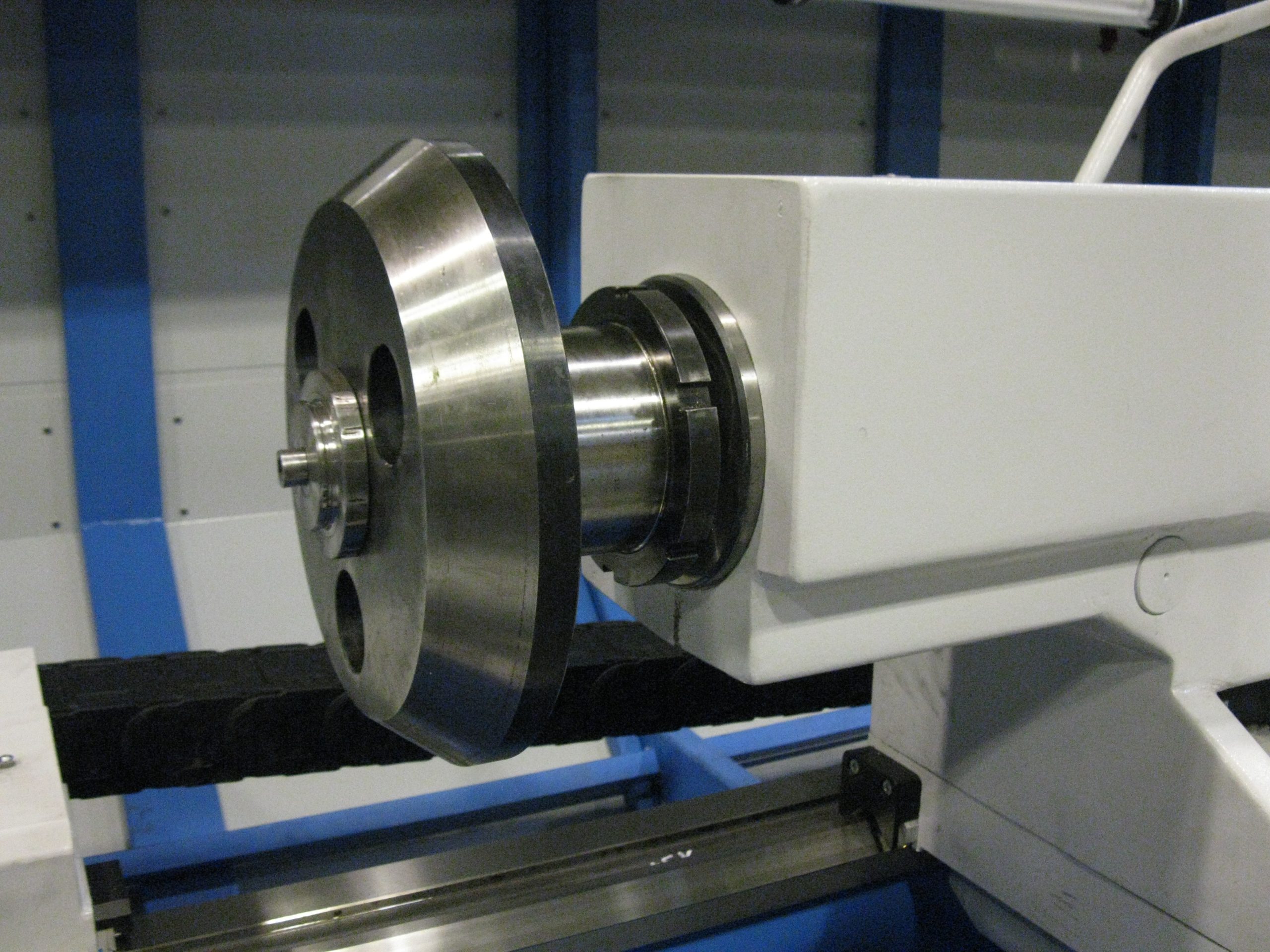

Koník
Průměr pinoly165 mm
Vnitřní kuželMK6
redukční vložka 100(MK6)
Celkový příkon67 kVA
Hmotnost7 400 – 24 000 kg
